重慶消防機電安裝施工圖?機電安裝不僅要了解其工作原理，還要了解有哪些施工圖紙。有了施工圖，可以根據電氣工程的構成和配電方法進行設備、管道、電線等設備的施工。

　　那么，重慶消防機電安裝施工圖有哪些類型呢?以下重慶鼎堂消防小編告訴你。

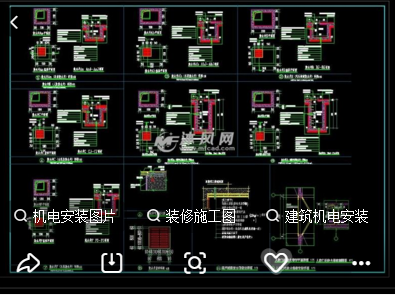

　　重慶機電安裝施工圖



　　一是基本圖。

　　機電安裝的電氣結構圖基本包括圖形目錄、結構圖描述、系統圖、平面圖、垂直(截面)圖、控制原理圖等。裝備材料清單也屬于基礎圖紙的范圍。

　　在電氣結構圖中，施工說明通常指出圖紙中不清楚的各種電氣設備的供電方式、電壓等級、主布線布局和安裝高度、項目主要技術數據、施工驗收要求和相關事項。

　　二是電氣系統圖。

　　機電安裝的電氣系統圖是根據電氣工程的組成和配電方法繪制的。它是一個電路圖，以單線連接的形式總結整個項目的電源和配線，不代表電氣設備和電線之間的特定空間位置關系。

　　三是電氣平面圖。



　　機電設置的電氣平面圖通常包括變電站和配電項目的平面圖、機電平面圖、照明平面圖、弱電(電話、廣播)平面圖、室外電氣工程平面圖、高層建筑、標準樓層平面圖和干線配置圖等。用于控制和保護電氣設備的電氣設備通常統稱為控制設備。

　　機電安裝應安裝在通風易操作的位置，便于日常操作和維護。盒子底部應遠離地面安裝儀器，機電安裝的原始儲物盒通常不能移動。如果需要移動，應該安裝太多的盒子，設計師和施工人員應該確定計劃，并在施工人員的指導下進行施工。

　　重慶消防機電安裝檢查漏電保護開關，漏電會切斷電源。檢查空氣開關的數量和容量。如果不能滿足使用要求，必須更換或增加。機電安裝的照明電源必須配備兩極短路保護器，不受泄漏保護器的主開關控制。
